I – Chaîne d’information et Chaîne d’énergie
🔍 De quoi parle-t-on ?
Pour qu'un objet technique fonctionne (comme un portail automatique), il a besoin de deux choses :
- 🧠 Des informations : pour savoir quoi faire (ex: "Il y a une voiture").
- ⚡ De l'énergie : pour effectuer l'action (ex: "Ouvrir le portail").
1. La Chaîne d'Information (Le Cerveau)
Elle décide ! Son rôle est d’Acquérir l'info, de la Traiter et de la Communiquer.
Exemple (Lampe solaire) : Le capteur voit qu'il fait nuit ➝ La carte électronique décide d'allumer ➝ Elle envoie l'ordre à la LED.
2. La Chaîne d'Énergie (Les Muscles)
Elle agit ! Elle transporte l'énergie pour réaliser l'action.

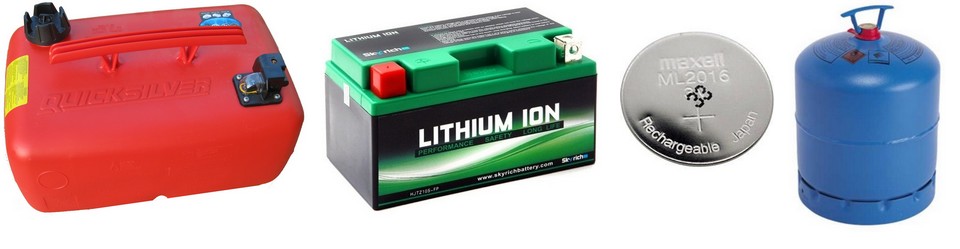

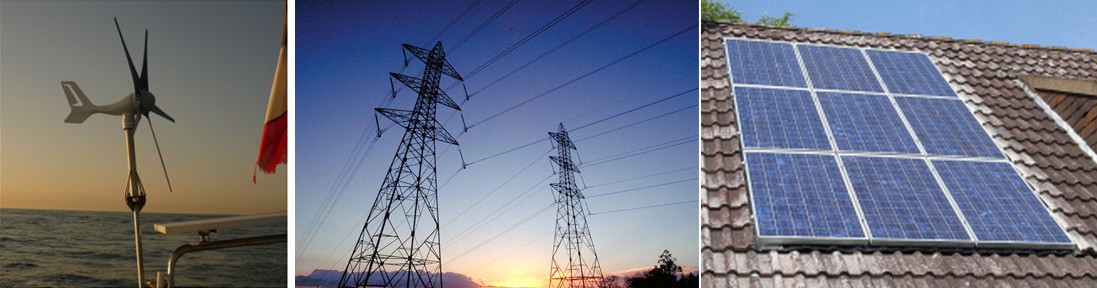

Stockage / Source
L'interrupteur
Le moteur / La lampe
Engrenages / Roue
🎯 Objectif (Programme 5e)
Tu dois être capable de repérer ces blocs sur un objet réel. Entraînons-nous !
Exemple 1 : Lampe Solaire ☀️
- Alimenter : C'est la réserve d'énergie.
- Distribuer : C'est le chef qui donne l'ordre.
- Convertir : L'électricité devient lumière.
- Transmettre : La lumière est diffusée dehors.
Exemple 2 : Trottinette 🛴
- Alimenter : Stocke l'électricité.
- Distribuer : La gâchette dose la vitesse.
- Convertir : L'électricité devient mouvement.
- Transmettre : La roue tourne sur le sol.
🎮 Exercice guidé : Le Portail Automatique
Voici l'exemple complet à connaître. Le portail s'ouvre quand on appuie sur la télécommande, mais ne doit pas se fermer s'il y a un obstacle.
1. Chaîne d'Information (Le Chef)
📶 Télécommande
👀 Photocellules
💻 Carte électronique
(Microcontrôleur)
📡 Câbles
🚨 Gyrophare
2. Chaîne d'Énergie (L'Ouvrier)
🔌 Réseau 230V
ou Batterie
🎛️ Relais / Hacheur
(Dans la carte)
⚙️ Moteur électrique
⛓️ Pignon + Crémaillère
ou Bras articulés
🖼️ Galerie d'illustrations (Fiches Connaissances)
Voici les illustrations extraites du dossier. Sélectionnez celles qui correspondent le mieux aux sections ci-dessus.
Grands Schémas (Probables vues d'ensemble)
Composants et Icônes
🌟 Ce qu'il faut retenir (Bilan Partie I)
Le Système Complet en images
Un système automatisé se compose de deux chaînes complémentaires :
A. La Chaîne d'Information (Le Cerveau)
Capter l'info
Décider
Envoyer l'ordre
B. La Chaîne d'Énergie (Les Muscles)
Source
Stockage
Commander l'énergie
Transformer l'énergie
Amener l'action
🔍 Exemples concrets d'application
Appliquons ce schéma à deux objets du quotidien :
| Fonction | Ex 1 : Le Portail Automatique 🚧 (Sur Secteur 230V) |
Ex 2 : La Trottinette Électrique 🛴 (Sur Batterie) |
|---|---|---|
| ACQUÉRIR | L'antenne reçoit le signal de la télécommande. | La gâchette d'accélération (Capteur). |
| TRAITER | La carte électronique analyse le code. | Le contrôleur calcule la vitesse demandée. |
| COMMUNIQUER | Les fils électriques envoient l'ordre. | Les fils transmettent la puissance dosée. |
| ALIMENTER | Prise secteur (230V). | Batterie Lithium (Stockage). |
| DISTRIBUER | Le relais laisse passer le courant. | Le variateur (dans le contrôleur) dose l'énergie. |
| CONVERTIR | Le moteur tourne (Élec. → Méca.). | Le moteur tourne (Élec. → Méca.). |
| TRANSMETTRE | Les bras articulés poussent le portail. | La courroie (ou Moteur-Roue direct). |
